学会这几招，定制衣柜再也不踩雷！赶紧收藏🌟，装修时翻出来对照看~
（注：专业设计建议结合CAD图纸深化12）

🔍 1. 先抓整体框架

衣柜图纸分三视图：

平面图（俯视视角）：看柜子在房间的位置和动线布局6；

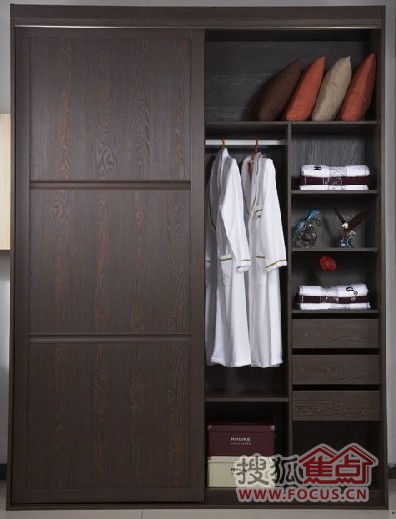

立面图（正对视角）：观察柜门样式、高度及与天花板/墙面的缝隙，确认是否“一门到顶”6 1；

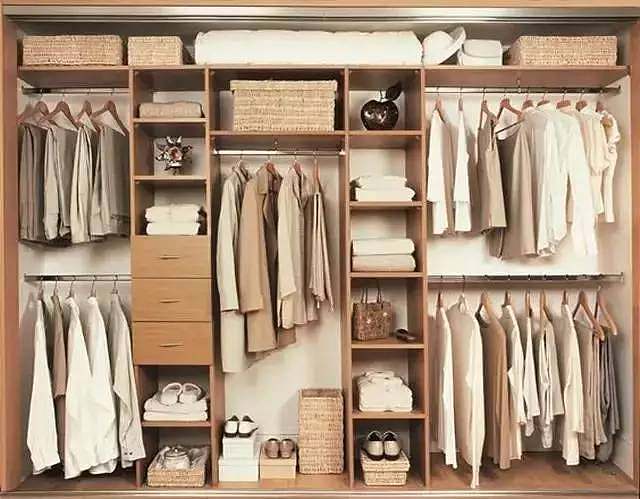

内部详图（打开柜门）：重点看隔层、抽屉、衣杆分区是否合理6 11。
✨技巧：先对照平面图定位，再用立面图核对尺寸！

📏 2. 揪住尺寸和比例尺

图纸标注的尺寸需结合比例尺换算（例：1:50表示图上1cm=实际50cm）1；
关键检查点：
✅ 总深度（平开门≥55cm，推拉门≥60cm）13；
✅ 挂衣区高度（短衣≥90cm，长衣≥140cm）11；
✅ 抽屉高度（15~20cm最佳，收纳内衣袜）11。
⚠️避坑：尺寸误差超5mm？立刻要求调整！

🧩 3. 破解符号和细节暗号

线条类型：实线=可见边缘，虚线=隐藏结构（如背板）12；
特殊标记：
🔹三角形=五金铰链位置；
🔹波浪线=玻璃或镜面材质6；
环保标识：认准E1级板材检测报告，劣质板材封边易崩裂7。

🗄️ 4. 内部结构优化术

顶部留空40cm：收纳行李箱/换季被褥11；
侧边做弧形转角：减少压抑感+放装饰品6；
灵活组合配件：
▪️滑轨收纳篮→分类小物件11；
▪️可调层板→根据衣物厚度自由调节6。

💬 网友热评：

@收纳控莉莉：按图纸加了侧边挂钩，皮带围巾再也不乱！拯救强迫症~ 🌟
@装修小白阿哲：原来封边工艺这么重要！差点被商家糊弄，感谢科普🙏
@设计狮KK：内部结构DIY绝了！自己画草图给师傅，省了3K设计费😎

超实用！衣柜图纸这样看，装修小白秒变行家👗✨

还在为定制衣柜的图纸发愁？学会这4招，轻松避坑不翻车！

相关问答

如何看懂衣柜图纸

答：一、要看懂衣柜图纸，需要了解基本的图纸元素，包括尺寸标注、结构线条、零部件标识等。同时，还需熟悉衣柜的构造和常见的安装方式。二、详细解释：1. 了解图纸基本元素。衣柜图纸上会有各种线条和符号，代表不同的含义。常见的有线段、箭头、尺寸标注等。其中，线段通常表示柜体的各个部分，箭头可能表示组装的方向

问问四门衣柜安装示意图怎么看?需要关注哪些点

答：一、如何查看安装示意图理解图纸结构：安装示意图通常会将衣柜的解剖图分开画出，每一个结构都会用一个小图表示并加上序号。这些序号会在后续的表格中对应到具体的名称和安装顺序。对照序号与名称：在图纸的另一边，会有一个表格，统一表示每个序号对应的部件名称和安装顺序。通过对照这个表格，你可以清晰...

如何看懂衣柜图

答：一般来说，衣柜图会用线条和色块来表示不同的结构和区域，比如挂衣区、叠衣区、抽屉区等。通过观察这些图形元素，可以初步了解衣柜的空间分布和使用功能。其次，要注意衣柜图上的尺寸标注。这些标注通常包括衣柜的整体尺寸、各个分隔区域的尺寸以及关键部件的尺寸。看懂这些尺寸信息对于实际制作或购买衣柜至关...
